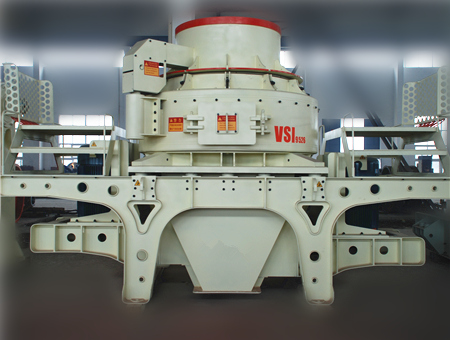

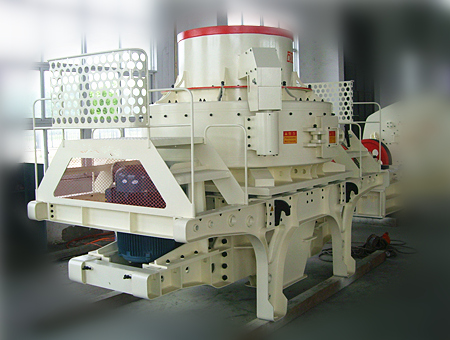

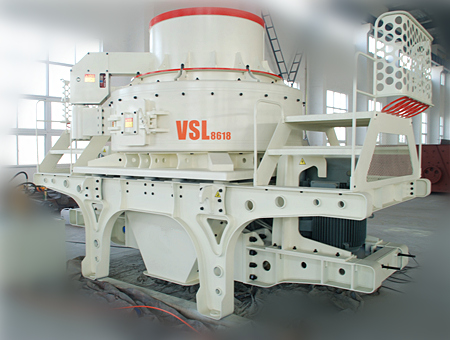

VSI-IV系列高效立轴式制沙机是高专家结合中国的工况条件新设计的成果,是目前国内生产的具有高水平的好制沙设备。该制沙机专为高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站提供优质砂石骨料,是人工制沙和石料整形领域的优选设备。优异的性价比,可靠性在同类产品中排名靠前。
1.处理量大、产量高——50-500t/h与同等功率下的传统设备相比,产量提高了30%而且稳定。
2.易损件消耗低——好的破碎腔物料撞击角度设计,与耐磨件的摩擦少,比传统设备运行费用低40%,直接降低了设备的使用成本。
3.产品粒形优异——产品呈立方体、粒形好、级配合理、细度目数可调;特别适合人工制砂和石料整形,实践证明比其他传统设备制砂、整形效果提高30%。
4.液压装置、易于维护——液压开盖装置,使破碎强内部件检修拆换方便快捷,缩短了停机时间,省时省力。
5.自动检测、安全可靠——设置振动显示与报警装置,如果设备发生不良运转,可发出警告,使设备停止工作起到保护机器的目的。
6.稀油润滑、自动保养——原装的稀油润滑站,双油泵互补保证供油;无油流、无油压时自动停;水冷降温,冬季电棚口热启动。
7.安装简便、易于操作——设备重量轻、安装方式多样,可移动式安装;安装、维修和保养简单,操作使用方便易懂;一旦明确具体的用途,VSI破碎机只需进行细微调整,便可最大限度地发挥其好的性能。
8.一机多用、应用灵活——特别的进料破碎机构,拥有多种破碎腔型,可很方便的实现“石打石”和“石打铁”的转换,从而解决了一机多用的难题。如果要改变VSI破碎机的应用,无需做大的调整,即可适应用户的不同需求;制砂、整形、磨蚀物料等。
9.品质保证——高技术工艺,先进的铆接技术应用以及汽车工艺的外观喷砂除锈处理和喷漆工艺应用,较大的提高了设备的内在质量和外观品质。核心零部件均选用国际(轴承采用高精度等级的TIMKEN滚动轴承),确保系统低故障率。
10.新型环保——设备工作噪音小,无污染。(可配置新型除尘设备)消除粉尘利于环保。
型号 | VSI-7611 | VSI-8518 | VSI-9526 | VSI-1140 | ||
生产能力 | 瀑落与中心进料 | 120-180 | 200-260 | 300-380 | 450-520 | |
全中心进料 | 60-90 | 100-130 | 150-190 | 225-260 | ||
给料尺寸(mm) | 软料 | <35 | <40 | <45 | <50 | |
硬料 | <30 | <35 | <40 | <45 | ||
转速 (r/min) | 1700-1890 | 1520-1690 | 1360-1510 | 1180-1310 | ||
双电动机功率 | 110-150 | 180-220 | 264-320 | 400-440 | ||
最大外型尺寸 长×宽×高 L×W×H |
3700×2150×2100 | 4140×2280×2425 | 4560×2447×2278 | 500×2700×3300 | ||
重量 (t) | 9.8 | 13.5 | 16.8 | 25.6 | ||
电源 | 380V:50HZ | |||||
振动传感器 | 监测范围:0.1-20 mm/s连续可调Inspection Scope: 0.1-20mm/s | |||||
液压润滑站 | 双油泵电动机功率 | 2×0.31kw |
安全保护 | 双油泵互补保证供油;无油流、无油压自动停机;水冷降温;冬季电机加热启动 | |
外型尺寸 长×宽×高L×W×H(mm) | 820×520×1270 | |
油箱加热器功率 | 2kw |
全中心进料:物料落入进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先与反弹后自由下落的另部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次或多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。
