主页 > 产品中心 > 选矿设备 >

  • 螺旋分级机
  • 螺旋分级机
  • 螺旋分级机
  • 螺旋分级机
  • 螺旋分级机

螺旋分级机产品资料下载

【生产能力】:  340-23400t/h

【应用范围】:  重力选矿

【适用物料】:  矿砂、细泥等。

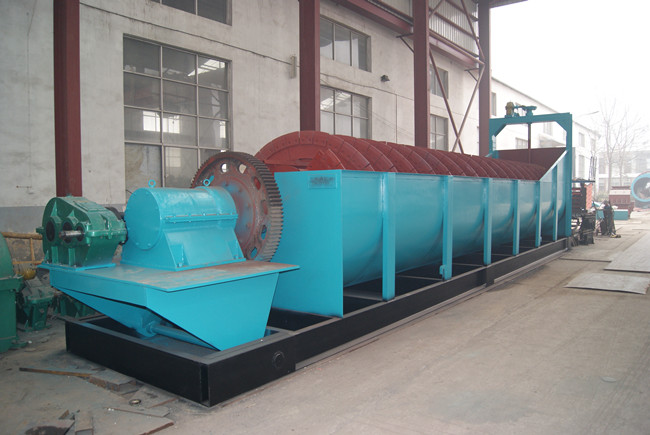

【产品简介】:  螺旋分级机主要有高堰式单螺旋和双螺旋、低堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋几种分级机,低堰式现运用的很少,主要是高堰式和沉没式及XL螺旋分级机。

在线索取报价

相关产品

推荐设备
  •   螺旋分级机广泛适用于选矿厂与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,或金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。该机具有结构简单、工作可靠、操作方便等特点

  •   1、用于机制砂干法生产工艺中超标石粉的分离,可以非常方便的控制机制砂石粉的含量,满足用户的要求。

      2、适合于干法大、中型制砂生产线使用。

      3、0.00--0.75mm石粉含量在2%-15%之间可调。

      4、石粉质量易于控制,细度调整方便、灵活、可靠。

      5、瓦片内衬,维修率非常低。

      6、采用变频控制技术,操作更简洁。

  • 类型

    规格

    螺旋直径
    (mm)
    水槽长度
    (mm)
    螺旋转速 (rpm) 生产能力(t/h) 电动机功率(kw) 重量(t)
    返砂

    溢流

    传动

    提升

    高堰式分级机

    FG7.5 750 5500 6-10 340-570 65 3.0 手动

    2.7
    FG10 1000 6500 5.0-8.0 675-1080 110 5.5 手动

    4.43
    FG12 1200 6500 5.0-8.0 1170-1870 155 5.5 1.5 8.7
    FG15 1500 8400 4.0-6.0 1830-2740 235 7.5 2.2 12.5
    FG20 2000 8400 4.0-6.0 3240-5400 400 11 2.8 20.5
    FG24 2400 9210 3.6 4650-7450 580 15 3.0 25.6
    FG30 3000 12500 3.2 11650 890 22 4.0 42.8
    2FG12 1200 6500 5.0-8.0 2340-3740 310 5.5×2 1.5×2 14.0
    2FG15 1500 8400 4.0-6.0 3660-5480 470 7.5×2 1.5×2 21.1
    2FG20 2000 8400 3.0-5.5 7780-11880 800 11×2 2.8×2 36.5
    2FG24 2400 9210 3.6 13600 1160 15×2 3×2 46.8
    2FG30 3000 12500 3.2 14600-23400 1785 45 4×2 73.0

  •   螺旋分级机分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。

      螺旋分级机是选矿的设备之一,螺旋分级机借助固体颗粒的比重不同,因而在液体中沉淀的速度不同的原理,进行机械分级的一种设备。能把磨机内磨出的料粉给予过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。

      螺旋分级机分为:单螺旋分级机、双螺旋分级机。螺旋分级机根据溢流端的螺旋叶片浸入溢流面深浅程序不同,可制成下列二种:

      1、高堰式分级机:溢流端螺旋叶片的顶部高于溢流面,且溢流端螺旋中心低于溢流面。主要用于溢流粒度为0.83-0.15mm的矿石分级;

      2、沉没式分级机:溢流端的螺旋叶片全部浸入溢流面以下。主要适用于溢流粒度为0.15-0.07mm的矿石分级。
